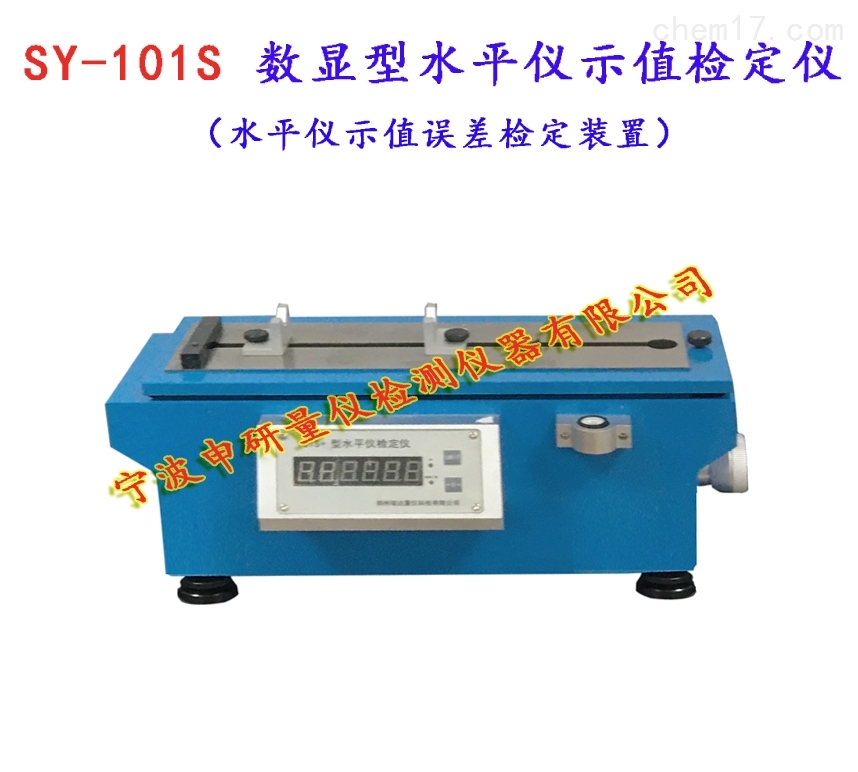

精密數顯型水平儀示值檢定儀

一．產品介紹：

SY-101S數顯型水平儀示值檢定儀主要用于檢定各類鉗工水平儀、框式水平儀的分度值誤差以及水泡的曲率均勻性，亦可作為小角度檢測器用于相關儀器的分度技術指標的標定，配有相應的水平儀檢定軟件（依規程編制）該檢定儀是一種測量小角度的精密儀器，具有準確度高、穩定性好、數據直觀、操作方便的特點。

二．精密數顯型水平儀示值檢定儀檢定條件：

1.工作環境要求：溫度20℃±1℃，

2.相對濕度30%～70%，

3.電源：220V±10%,50Hz。

三．技術參數：

1.整臺設備的技術指標應滿足JJG191—2018水平儀檢定器國家檢定規程的所有技術要求

2.角度發生和測量范圍：±300〞[±1.5 mm/m]

3.顯示分辨力：0.1〞[0.0005 mm/m]

4.精密數顯型水平儀示值檢定儀分度值最大允許誤差：≤6%的標稱分度值

5.回程誤差: ≤0.5格

6.工作面的平面度:  ≤0.005mm，不允許呈凸形

7.可測工件最大長度尺寸：300mm

四．工作原理

當轉動SY-101S數顯型水平儀示值檢定儀的微動手輪時，儀器的載物工作臺通過機械機構使工作臺的臺面傾斜，即臺面OA的A端變化升高或降低了h，使工作面產生傾斜小角度α,該角度由傳感器及相關電子線路記錄和處理，以數字形式用角度量秒值顯示在顯示屏上。以前廣為使用的螺旋副式水平儀檢定儀是用h/L 的長度量mm/m來表示載物工作臺的臺面傾斜，分度值以刻線形式刻在鼓輪上，稱為格，每格為0.005mm/m。而101S型檢定儀是以α角度量(秒)表示載物工作臺的臺面傾斜，分度值以以數字形式顯示在顯示屏上，最小顯示是0.1秒。角度量α(秒)與長度量h/L(mm/m)這兩種表示方式的換算關系為

α=(h/L)×ρ″

其中常數ρ=206265。根據這一換算關系，在小角度范圍內，SY-101S型檢定儀的1″相當于0.005mm/m。

五．操作要求

1.主機上顯示屏上設有清零按鈕和單位轉換按鈕，清零按鈕可實現在任何位置的清零，單位轉換按鈕可實現角度量單位（〞）與長度量單位（mm/m）的切換。

2.有與計算機相連的標準RS232串口，可實現與計算機通信，數據可以傳輸到計算機中。

3.配有專用水平儀檢定軟件（按檢定規程編制），在檢定水平儀時，檢定軟件根據檢測數據自動處理檢定結果，并生成檢定報告。

六.SY-101S數顯型水平儀檢定儀使用注意事項：

1.微動手輪的轉動范圍在±3圈左右，轉動到極限位置時不要再轉動。

2.測量結束后關閉電源。

3.當被測水平儀長度大于250mm時，可卸掉左右擋塊、擋塊鎖輪、卸載手輪，直接將被測工件放在工作臺上進行檢測。

七．SY-101S數顯型水平儀檢定儀使用說明書兩份；保修期不少于一年,軟件免費升級。
